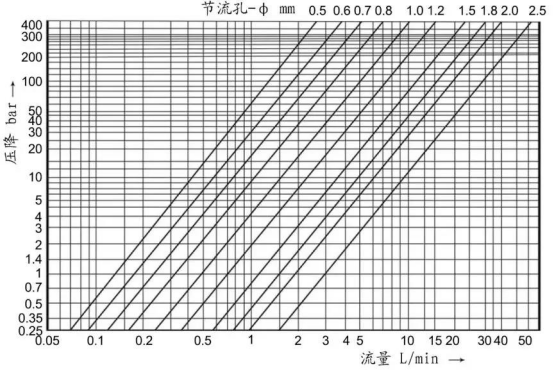

节流孔的压力流量特性及节流孔的串并联计算液压回路中，压差←→流动，有压差才有流动，有流动必有压差。 节流孔的流量计算公式为：Q=k*d2*△P^1/2。 节流孔的流量-压降特性如下图所示。
1.两个节流孔并联 流量分配 Q1 /Q2 = d12 /d22。

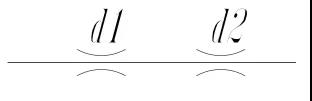

两节流孔并联示意图 两个节流孔并联等效节流孔:d=(d12+ d22)^1/2。

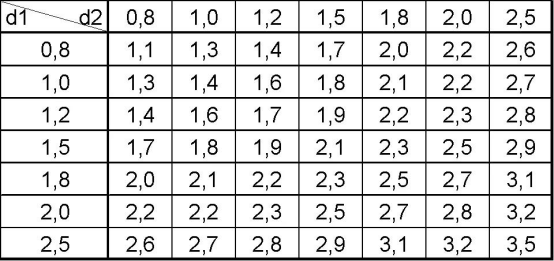

两节流孔并联等效节流孔 2.两个节流孔串联 压差分配 △P1/ △P2 = d2^4 / d1^4。

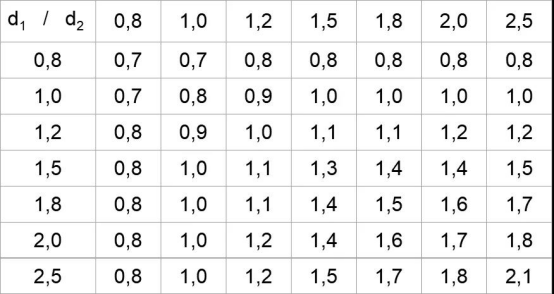

两节流孔串联示意图 两个节流孔串联等效节流孔d=d1*d2/(d1^4+d2^4)^1/4。
